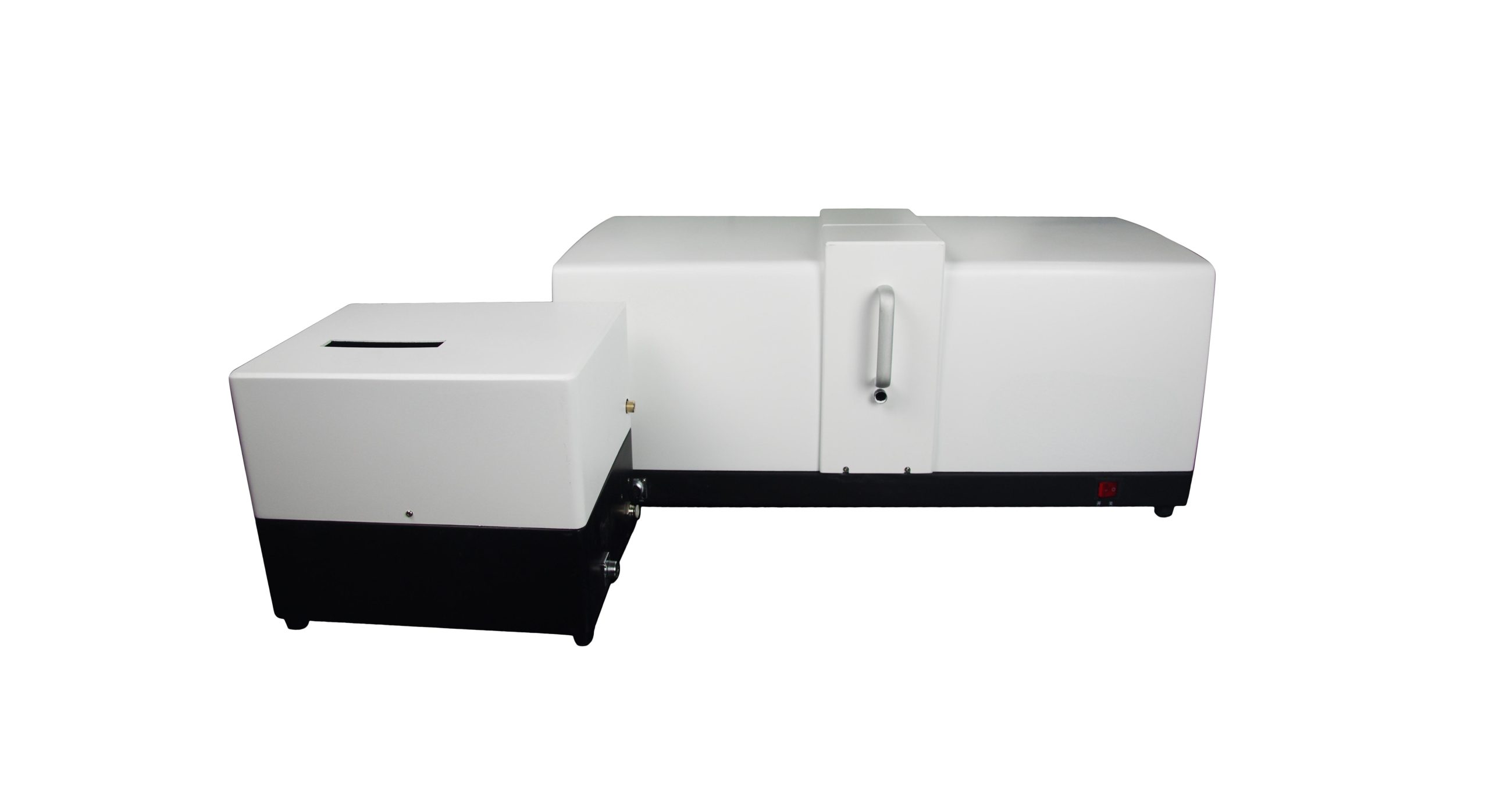

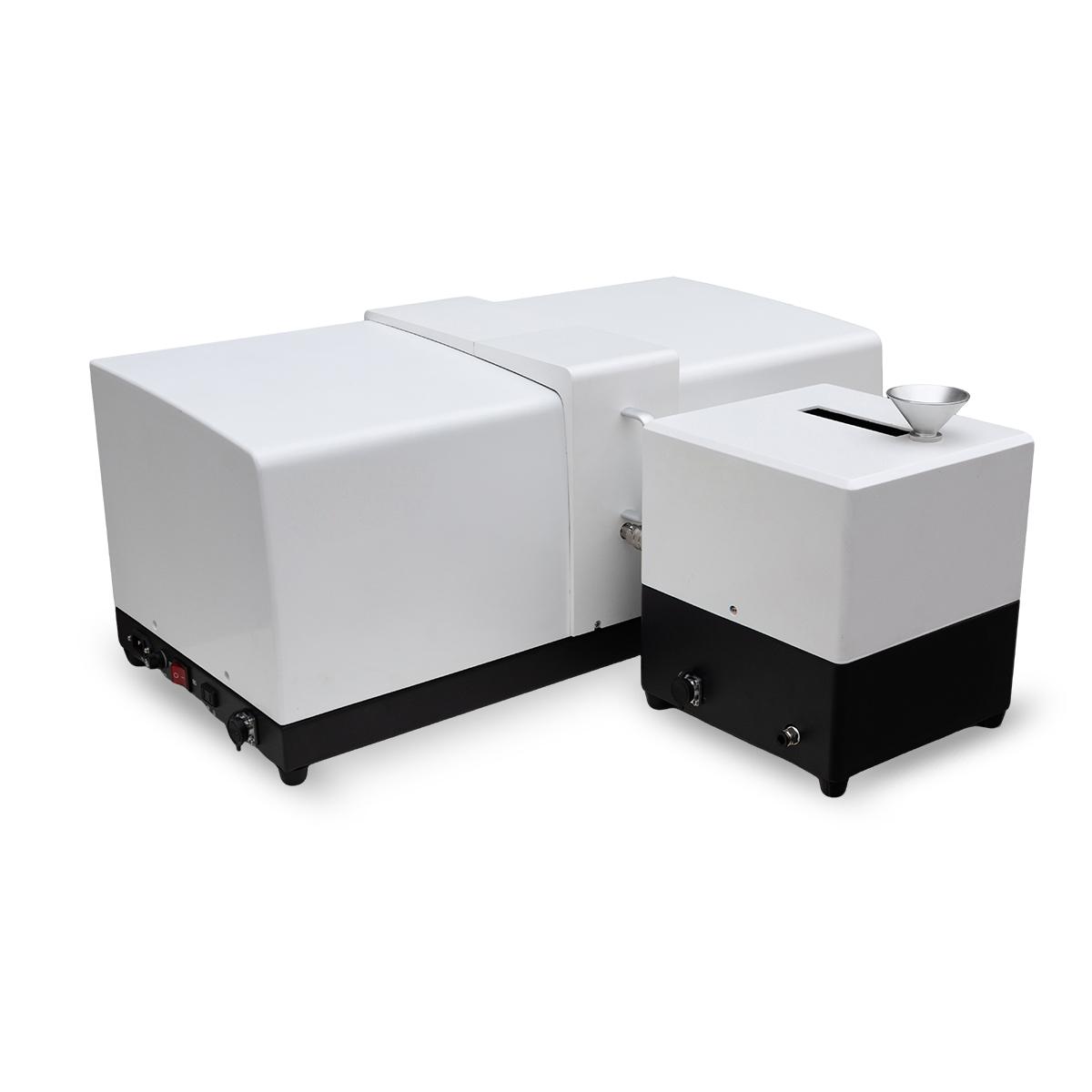

干法激光粒度仪

核心设计与工作原理

1. 理论与光路：以 MIE 氏散射为理论基础，采用专利汇聚光傅里叶变换光路，突破透镜对散射角的限制，增设多个辅助探测器，检测角最高达 145°，颗粒探测下限至 10nm，兼顾测试精度与亚微米颗粒分辨率；搭配环形扇形探测器排列布局，按对数规律提升灵敏度，保持高信噪比，避免散射信号丢失。
2. 分散系统：采用空气紊流分散原理，结合高精度喂料装置、专利粉料喷射泵与无油静音气源，搭配改进的变速智能输送器形成激波剪切力，确保样品充分分散；分散系统使用陶瓷组件，提升使用寿命与耐磨性。
3. 系统构成：整体由干法激光粒度主机、无油静音空压机、计算机、收尘器（真空吸尘器）四部分组成，光机电算协同工作，保障检测流程顺畅。

产品核心特点与优势

1. 专利技术加持：拥有汇聚光傅里叶变换光路、无约束自由拟合技术等独家专利，颗粒分析不受函数限制，能真实反映颗粒分布状态，且无需多透镜操作，减少数据拟合误差。
2. 智能化操作：搭载全新自动操作软件系统，支持 SOP 预设与智能一键操作，可自动完成测试、存储、对中等流程，消除人为因素干扰，降低操作人员劳动强度，还能预设多程序适配不同样品测试。
3. 高品质核心部件：采用进口品牌光纤激光器（λ=639nm，p>2mW）与国内一线定制型光电探测器模块，激光器稳定性、抗震性强，背景噪音低，小粒子散射信号强度是普通固体半导体激光器的 2 倍；探测器设计能有效消除非散射光，提升测量精确度。
4. 检测性能优异：准确性与重复性误差均 < 1%（标准样品 D50 值），测试速度快（<15S / 次），纯物理通道与总通道数均为 80，能全量程真实反映 0.1-300μm 的颗粒直径。

适用范围

关键技术参数

1. 整机指标：执行 GB/T19077.1-2016 等标准，测试范围 0.1-300μm，接口为 RS232/USB-A2.0，电源 AC 220V 50HZ（功率 100W）；主机体积 765mm×450mm×325mm（26kg），分散器 260mm×285mm×135mm（7kg）。
2. 配套设备：标配无油静音空压机（流量 270L/min，最大气压 7.0MPa）、1500W 真空吸尘器（19L 容量）；随机附带电源线、取样小勺、螺丝刀、PU 管、金刚砂 W28 等多种配件。
3. 软件功能：支持自由分布、R-R 分布等多种分析模式，可统计体积 / 数量分布，能对多条测试结果对比分析，还支持用户自定义分析参数；测试报告可导出 Word、Excel 等多种格式，界面支持中英文，可定制其他语言。

软件操作与测试分析

1. 操作模式：分人工与自动模式，自动模式为核心智能操作方式，一键启动后按提示加样即可完成全部流程；人工模式可手动控制供气、收尘、喂料等环节。
2. 分析与报告：测试后系统可自动生成平均结果与分析记录，能展示能谱及分布、数据对比、统计分析等视图；生成的测试报告包含样品信息、D10/D50/D90 等核心分析结果、粒度分布图表与数据列表，支持自定义分析项目。
3. 关键指标解读：报告中 D10/D50/D90 为不同累计分布占比的粒径，Xav 为平均粒径，D [3,2]/D [4,3] 分别为表面积 / 体积平均粒径，拟合误差为能谱转粒度分布的计算误差，粒度分布图表横向为对数分布的粒径值，纵向为体积累计百分比与区间体积百分比。
